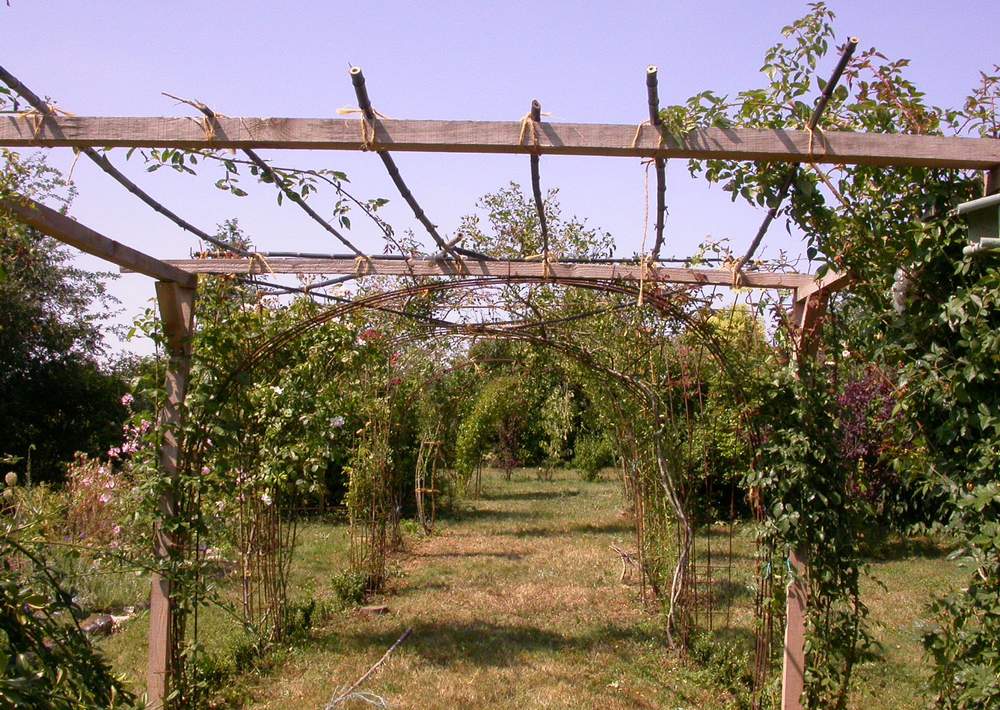

2004 01 L'allée en 2004 : la structure est en place, mais son manque de solidité s'averera.
2004 01

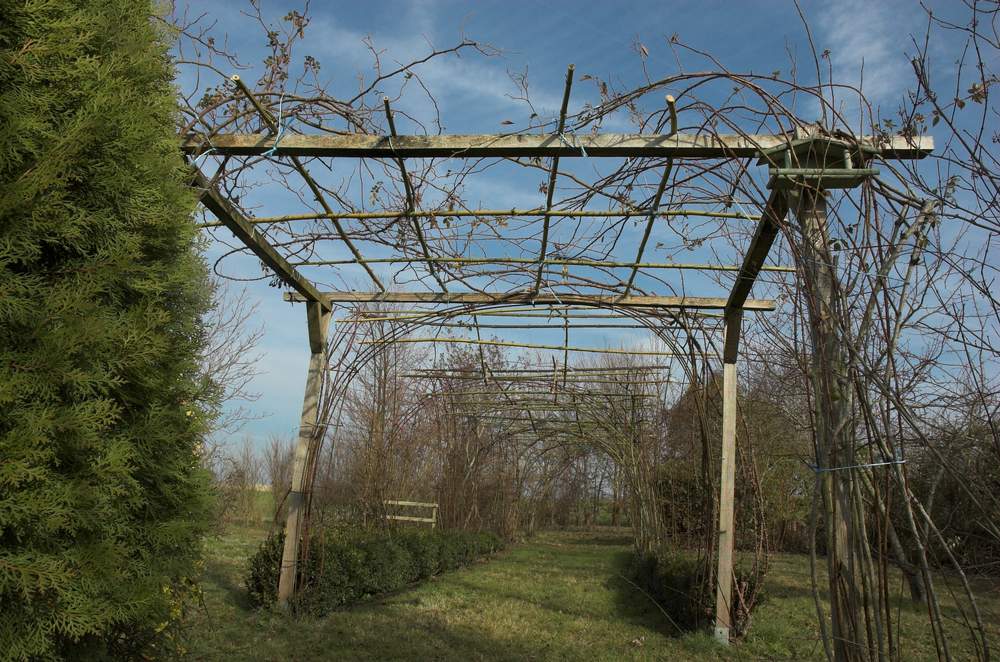

2011 02 Après réfection en 2011 : La structure de 2004 n'avait que des renforcements de bambous parallèles à l'allée. Là on croise pour plus de solidité. L'ensemble est...
2011 02

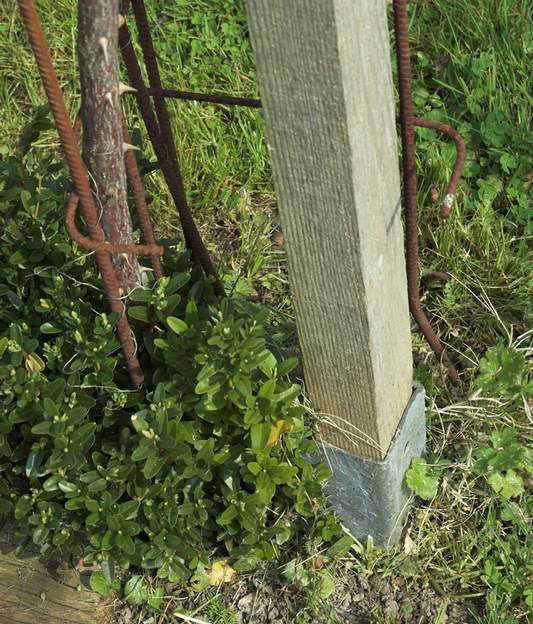

entree 1 La pergola de l'entrée est en bois comme on l'a vue. Les piquets (traités) sont plantés dans un cône de métal qui est enfoncé sur 50 cm. à la masse .. il ne...
entree 1

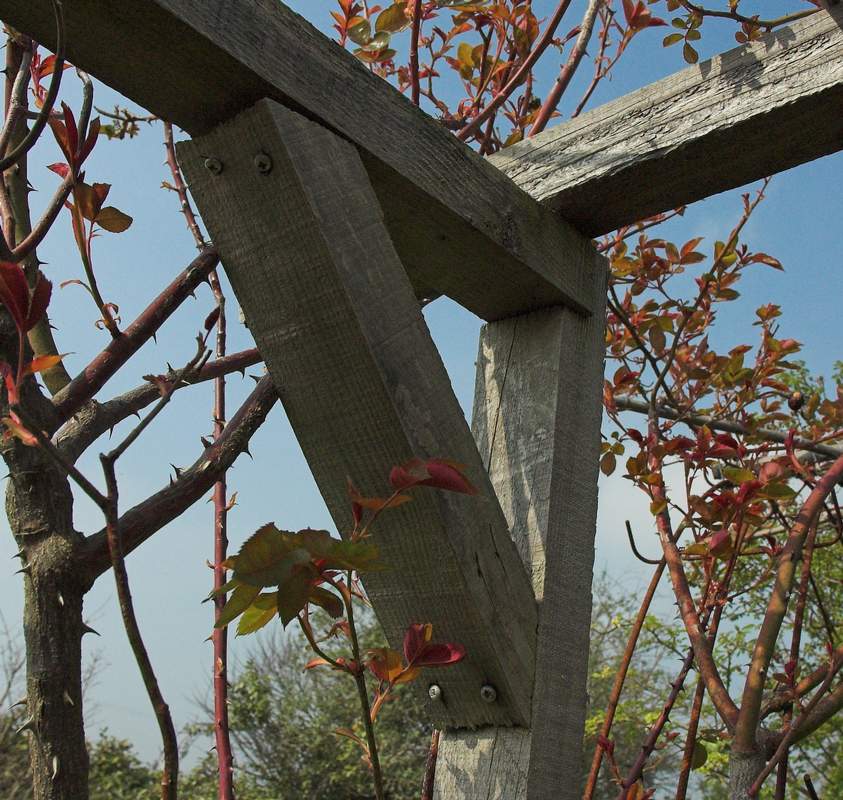

entree 2 en haut, le piquet est entaillé à moitié pour y emboîter une barre et on met une entretoise à 45° en renfort. Bien sûr on va trouver à gauche le même montage :...
entree 2

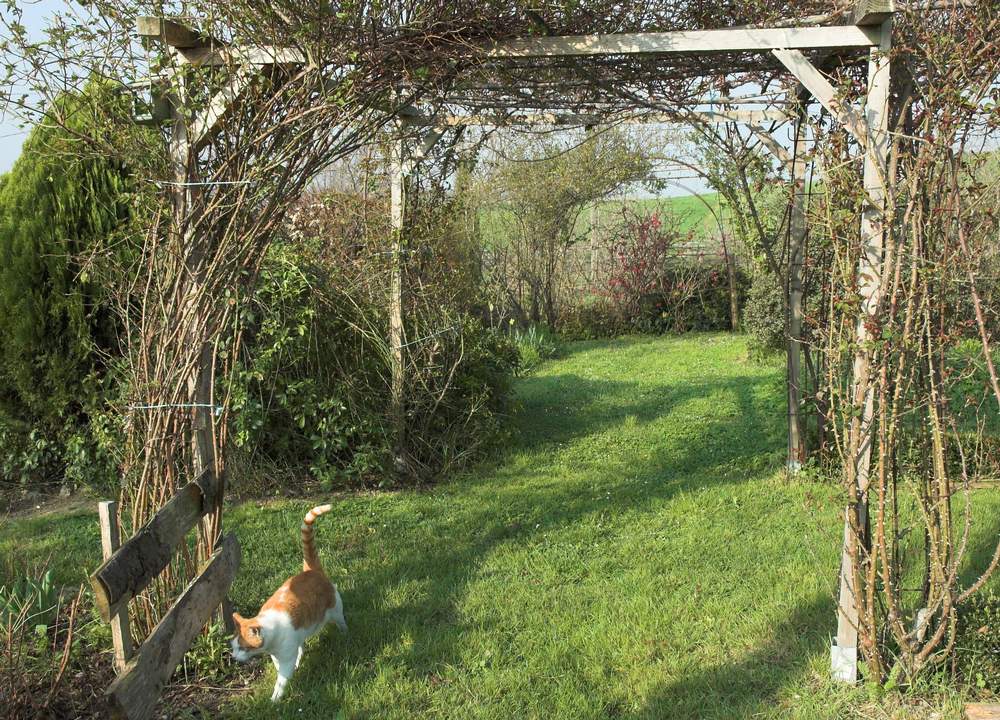

entree 3 Les deux poteaux reliés par une barre et l'entretoise à 45° donnent une forme en U renversé particulièrement solide. Sur cette photo de 2007, on voit bien que...
entree 3

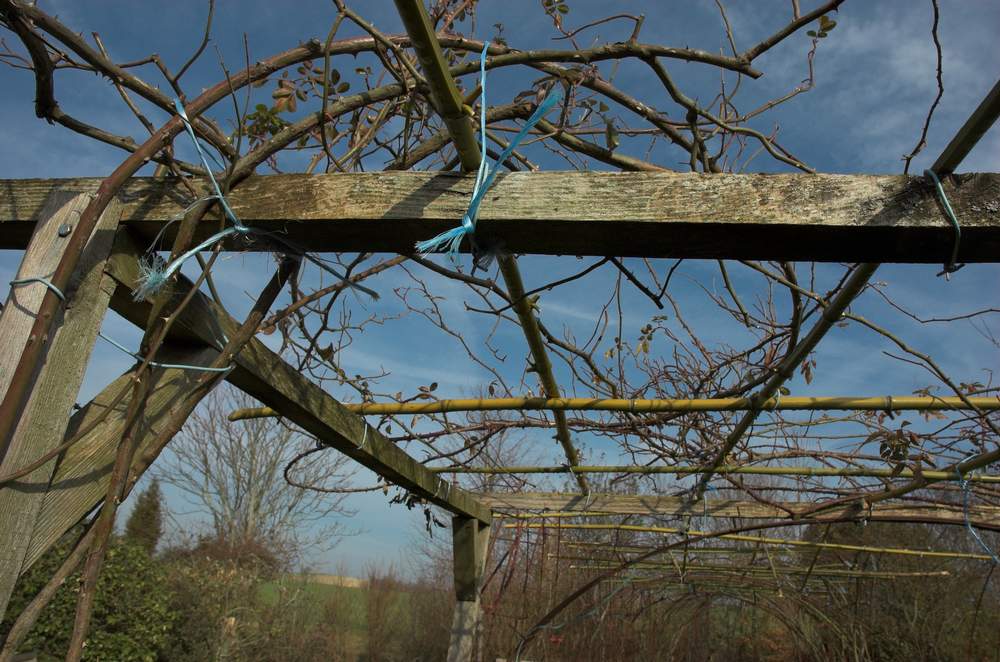

entree 5 En 2011, la structure de bois est complétée par un quadrillage de bambous. Comme on le voit à droite, ces derniers sont attachés par du fil électrique (2,5 mm,...
entree 5

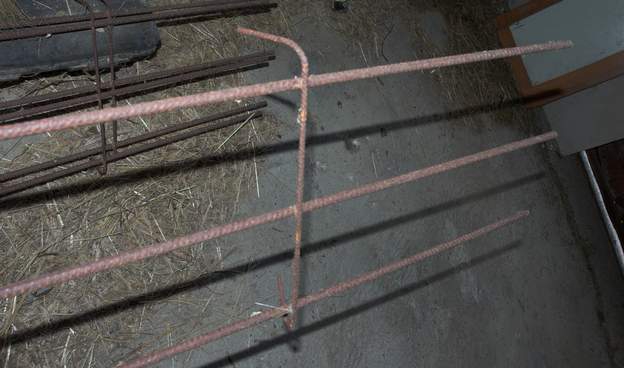

fer a beton 00 L'allée elle-même est surtout faite en fer à béton. Techniquement parlant, c'est une SEMELLE FILANTE, 5 mètres de longueur, C'est du 5 mm carrés, le 3 ne suffit...
fer a beton 00

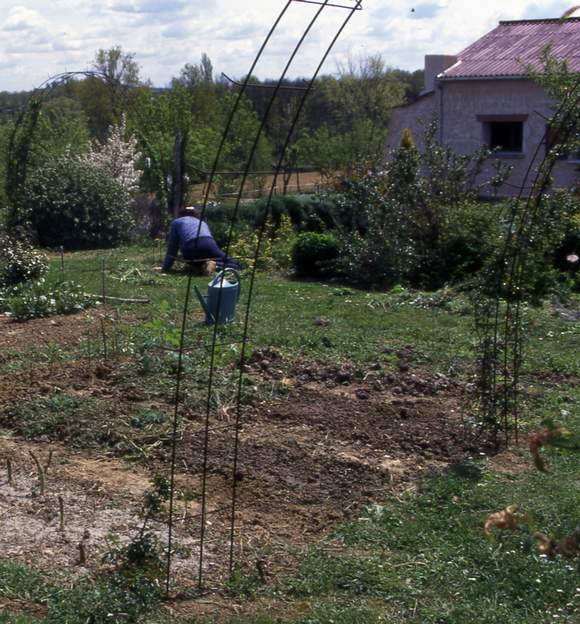

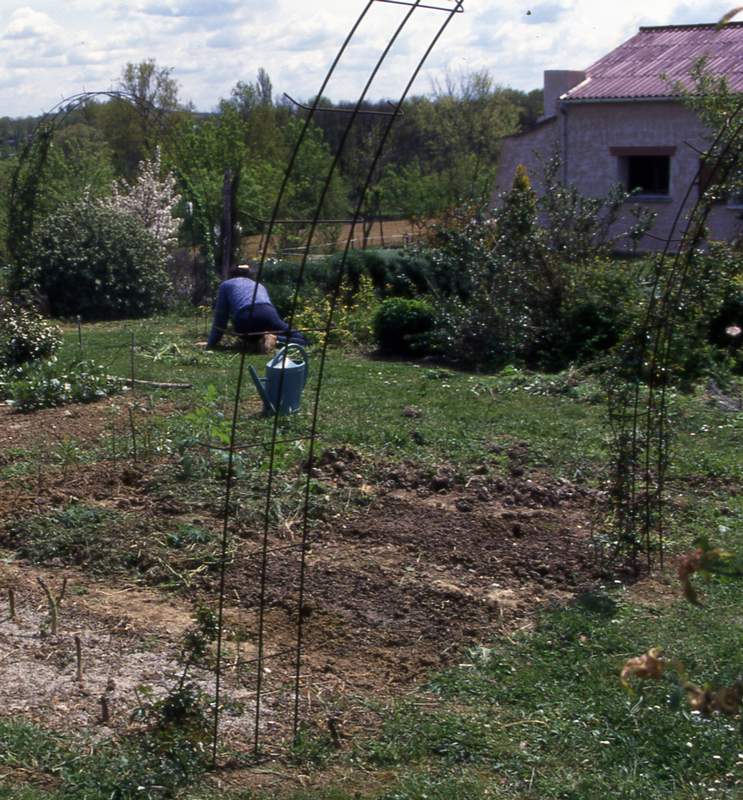

fer a beton 01 Premier essai en 1995. On a juste planté le fer à béton, et mis un jeune rosier liane au pied. On s'appercevra très vite que cette technique n'est valable que...
fer a beton 01

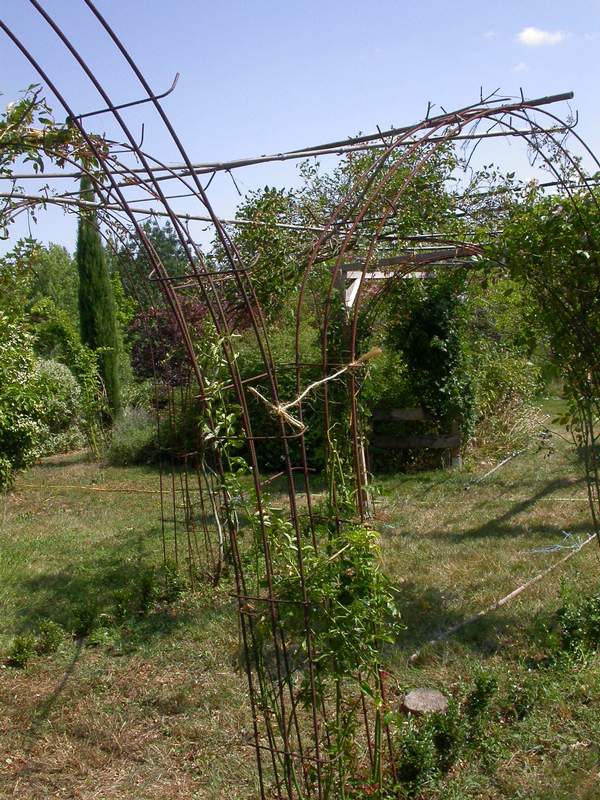

fer a beton 02 Pour les rosiers lianes particulièrement lourds, le montage est compliqué : A chaque pied de rosier on a trois fers qui se croisent et se mêlent renforçant...
fer a beton 02

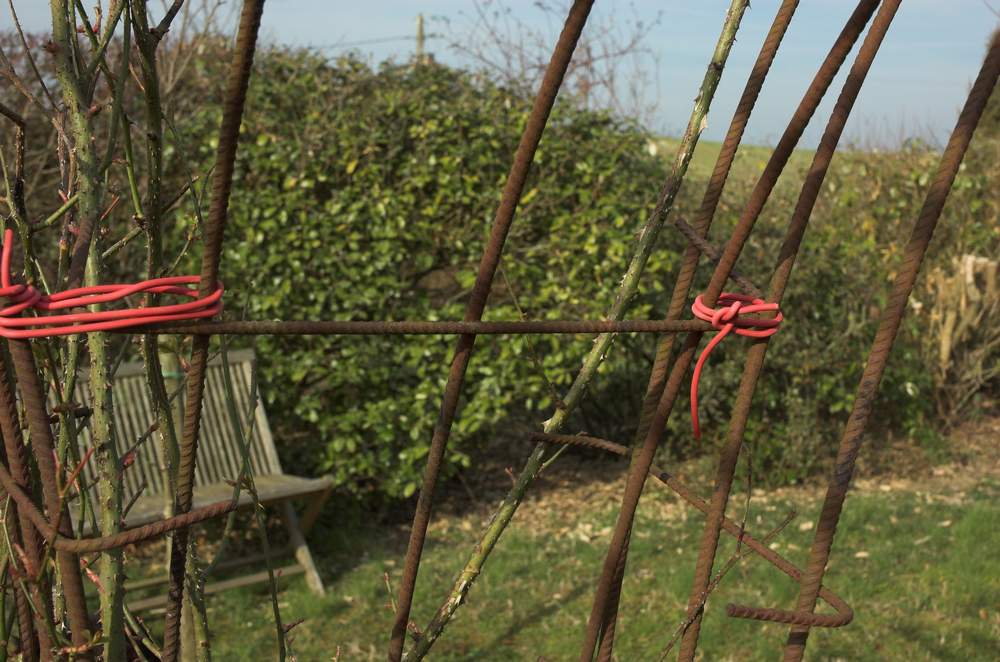

fer a beton 40 il y a le fer qui soutient les rosiers, transversalement par rapport à l'axe de l'allée, il est renforcé par des fers eux aussi courbés, placés parallèlement à...
fer a beton 40

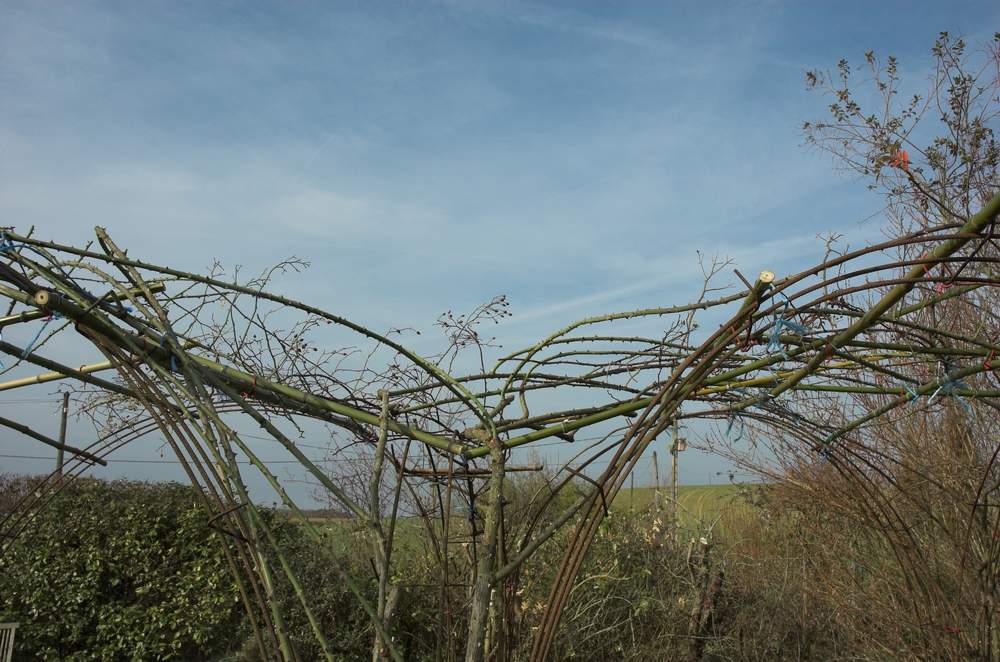

fer a beton 45 Les tiges poussent entre ces trois fers, elles sont attachées dessus avant de bifurquer vers l'intérieur.
fer a beton 45

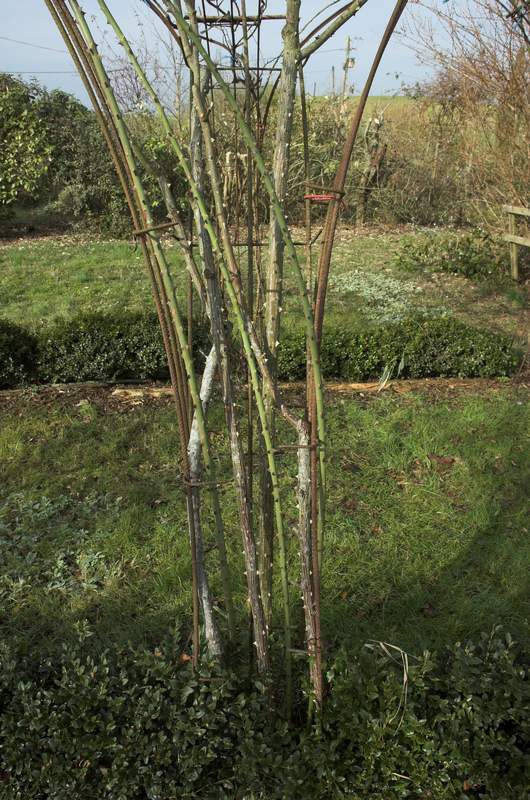

fer a beton 50 Une erreur : on a laissé la tige de droite extérieure,le vent risque de l'abimer peu à peu en l'usant contre les fers, il convient de la couper.
fer a beton 50

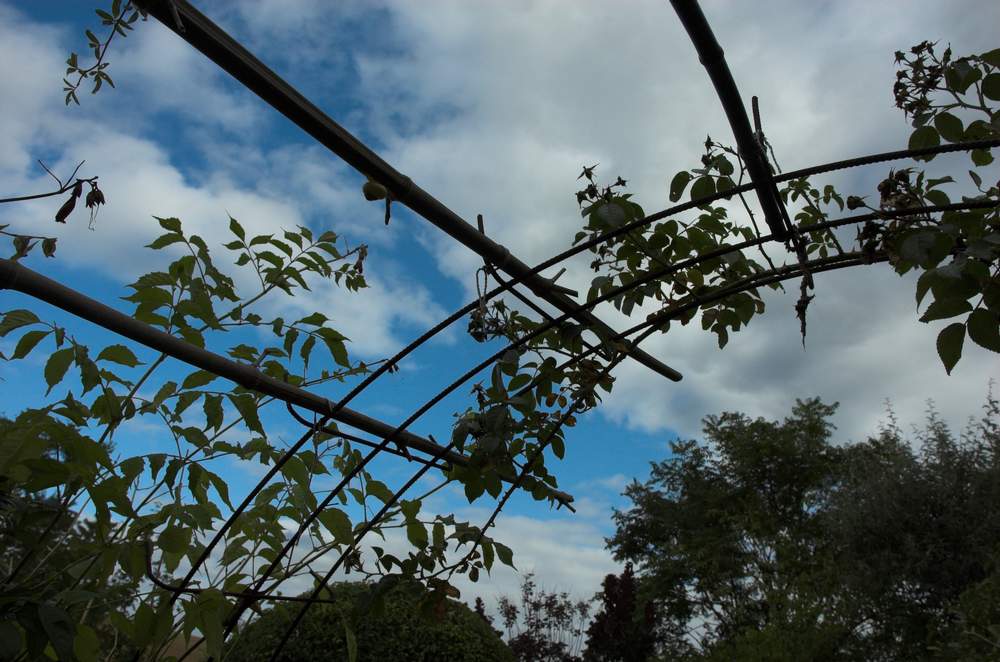

fer a beton 60 Les fers sont reliés entre eux par des bambous. Dans un premier temps (2004), nous avions reliés les fers transverses, les bambous étant parallèles à l'allée....
fer a beton 60

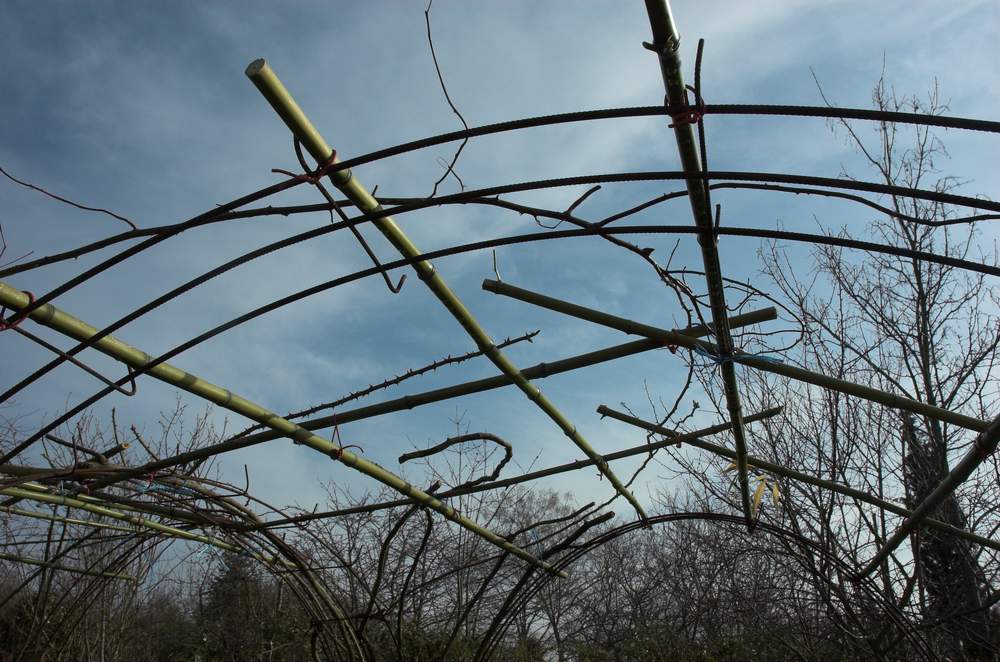

fer a beton 62 En 2011, on change la structure : les bambous principaux sont cette fois-ci appuyés sur les arches latérales, ces dernières sont plus étroites que les arches...
fer a beton 62

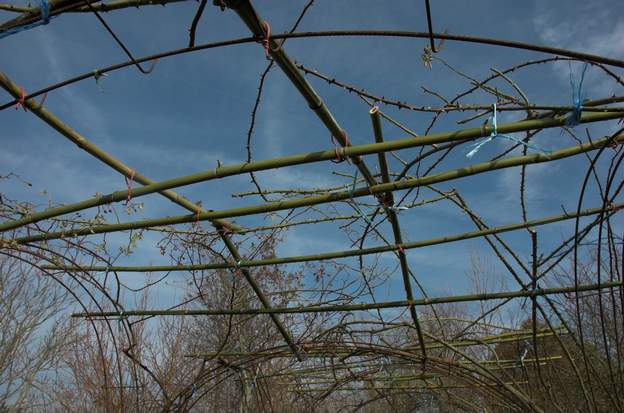

fer a beton 63 Les rosiers qui ont de grandes lianes sont attachés sur cette structure, quitte à faire une boucle afin de ne pas dépasser.
fer a beton 63

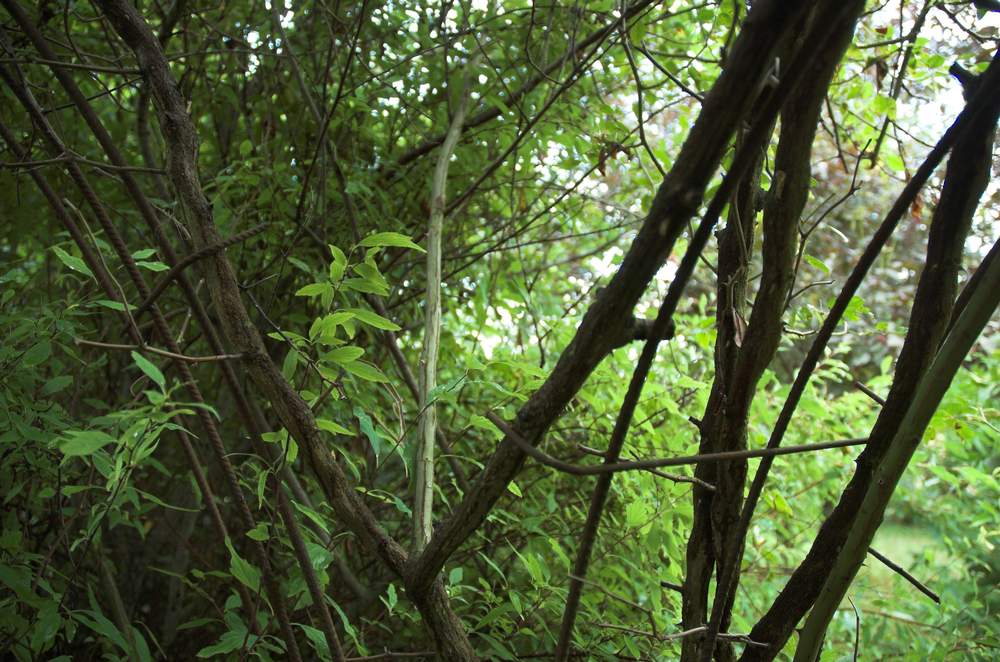

fer a beton 85 On voit bien ici l'utilité des petites ferrures à 90° que nous n'enlevons jamais : ils retiennent les lianes
fer a beton 85

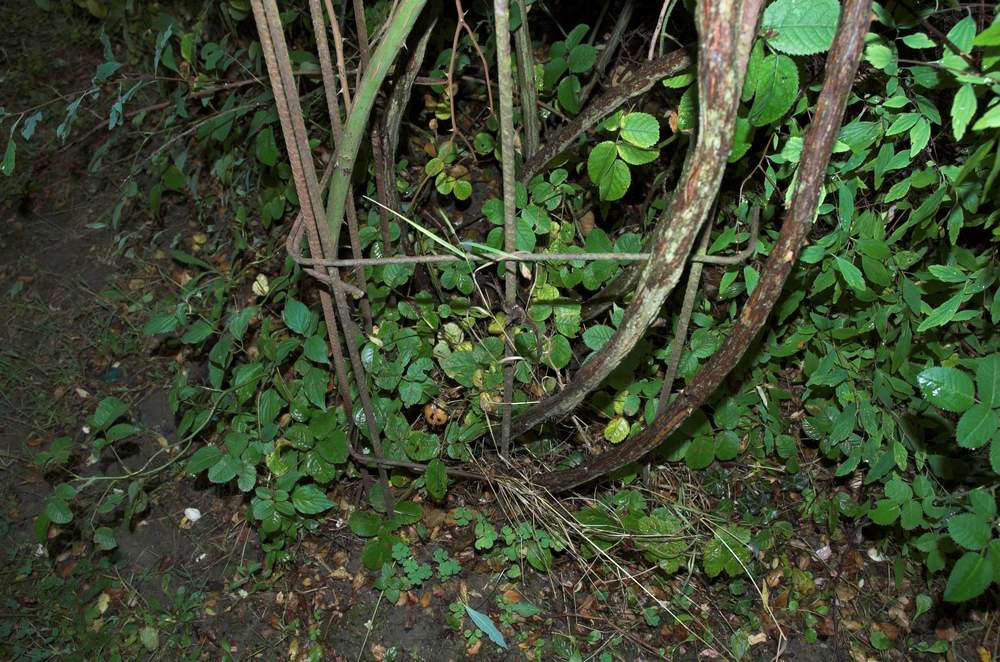

fer a beton 90 Au bout d'un moment on ne voit plus du tout les fers ! Pourtant il y en a trois, deux le long de l'allée et un en perpendiculaire !
fer a beton 90
